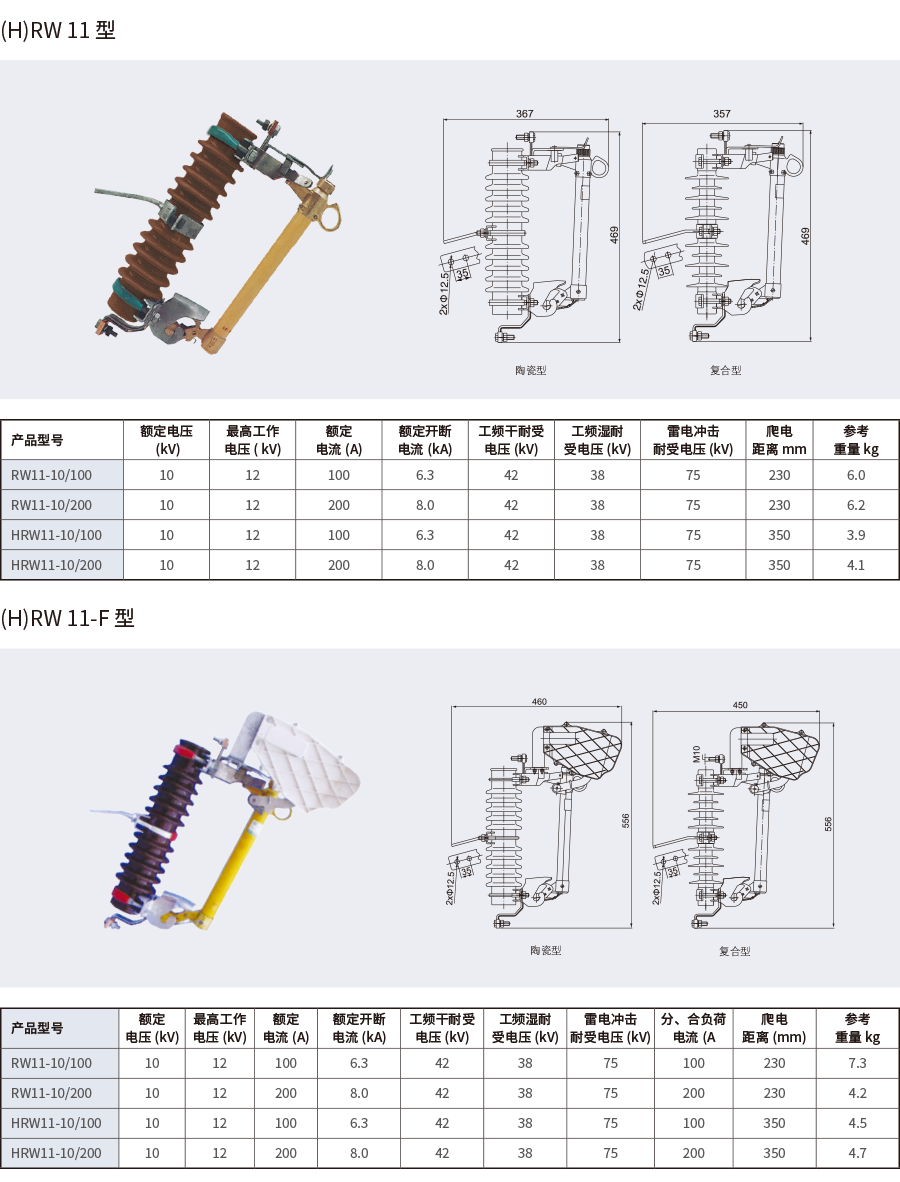

HPRW-12跌落式熔断器

跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器有绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后闭合位置。
当系统发生故障时，故障电流使熔丝迅速熔断，形成电弧，消弧管受电弧灼热，分解出大量的气体。使管内形成很高压力，并沿管管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机械释放熔丝管，熔丝管跌落，形成明显的看开端开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动，静触头扔然接触，继续用绝缘杆拉动触头，辅助触头也分离。在辅助触头之间产生电弧，电弧灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
